串联共用电源，作为电子电路中常见的配置方法，不仅能够提升系统的电源效率，还能够简化设计、降低复杂性。理解其背后的原理对于电子工程师和爱好者来说，是一项基础且重要的技能。本篇文章将深入探讨串联共用电源的原理，并解答为什么会有相关的疑问。
串联共用电源的原理
串联共用电源指的是将多个电源按一定的顺序连接起来，共享负载，以实现电源的共用。在实际操作中，这通常意味着将两个或更多的电压源串联起来，使得输出电压为各个电源电压的总和。串联电源配置有其独特的优点，比如可以在不增加单个电源复杂性的基础上，增加系统的整体电压水平。
关键步骤解析
在探讨串联共用电源时，我们主要关注以下几个步骤：

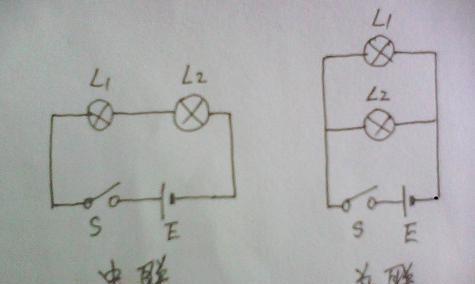

步骤1：了解串联与并联
我们应区分串联与并联两种不同的连接方式。在串联连接中，电路中的电流路径只有一条，电流依次流过每一个组件。而在并联连接中，电流从多个路径流入或流出。
步骤2：串联连接中的电流与电压
在串联共用电源系统中，所有电源提供的电流是相同的，而输出电压则是各个电源电压的总和。要实现这一点，电源的正极连接到下一个电源的负极，形成一个连续的电流路径。
步骤3：检查电源极性
在连接之前，务必确认所有电源的极性，以确保它们可以正确串联。如果电源极性设置错误，那么系统中的电流可能不会按预期流动，甚至导致损坏。
步骤4：避免电源间负载不均
为了确保系统稳定运行，应确保串联的电源能共同承载负载。电源之间不均匀的负载分配会增加故障风险，并可能影响系统的整体性能。
步骤5：考虑内阻和电压降
每个电源在工作时都会有一定的内阻，这会导致电压降。在串联配置中，内阻引起的电压降可能会对系统的总体性能造成影响。了解这一点对于设计可靠系统至关重要。
关于串联共用电源的疑问
不少人会问，为什么我们需要串联共用电源，以及它有哪些优势和可能的挑战？
优势
电压提升：在需要高于单个电源电压输出时，串联配置是一种简单有效的方式。
简化设计：通过串联电源，可以减少所需电源数量，简化整体设计和布线。
成本效益：与单独的高电压电源相比，使用多个低压电源串联成本可能更低。
挑战
稳压问题：随着负载变化，多个电源的输出电压可能不稳定，需要稳压措施。
故障影响：如果一个电源发生故障，整个系统可能都会受到影响。
实用技巧与背景信息
在实际应用中，设计者可能会采用特定的稳压芯片或模块来保证电源输出的稳定性。对于串联共用电源的使用，一些工程实践如电流隔离和电路保护设计也极为重要。
结尾
串联共用电源是电子工程设计中的一项关键技术。通过本文的介绍，您不仅了解了其基本原理和操作步骤，还清楚了常见的疑问和挑战。希望本文能为您在电子电源设计上提供有用的知识和见解。
